ВВГнг (А )- LS 3х1,5 монтажное счастье с рипкордом

Кабель ВВГнг-LS 3х1,5пл-0,660(А) рипкорд  Монтажное счастье обычный на первый взгляд кабель.

Форма кабеля плоская, это удобно при монтаже кабеля в кабельном канале.

первая "В" означает применение ПВХ пластиката для изоляции отдельных жил,

вторая "В" применение ПВХ пластиката в изготовлении общей оболочки кабеля,

Г - отсутствие дополнительной защиты в виде брони и так далее.

нг - говорит о том что для изоляции и оболочки использован самозатухающий ПВХ пластикат (не поддерживающего горение)

пл - как раз уточняет "плоскую" форму кабеля

LS - пониженное выделение дыма

Кабель ВВГнг-LS 3х1,5пл-0,660(А) рипкорд Монтажное счастье обычный на первый взгляд кабель.

Форма кабеля плоская, это удобно при монтаже кабеля в кабельном канале.

первая В означает применение ПВХ пластиката для изоляции отдельных жил,

вторая В применение ПВХ пластиката в изготовлении общей оболочки кабеля,

Г - отсутствие дополнительной защиты в виде брони и так далее.

нг - говорит о том что для изоляции и оболочки использован самозатухающий ПВХ пластикат (не поддерживающего горение)

пл - как раз уточняет «плоскую» форму кабеля

LS - пониженное выделение газа и дыма

3- жилы

1,5 сечение жилы, внимание не надо путать его с диаметром, в том числе и потому, что каждый завод имеет установленные внутренними нормативными документами допуски плюс -минус.

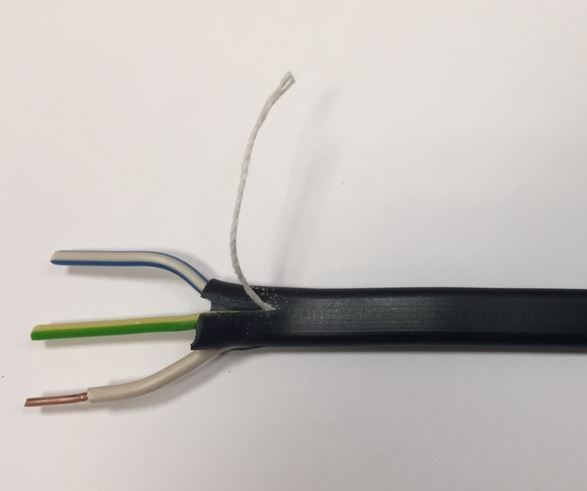

рипкорд - нить которую вы видите на фото, существенно упрощает КАЧЕСТВЕННУЮ разделку кабеля, как правило монтажник должен это делать специальным ножом на деле обычным малярным, разрезая оболочку срезает часть изоляции жилы или надрезает и потом заматывает это место изолентой, а может и не заметить, что увеличивает вероятность поражения током хозяина дома, специалиста, который в будущем придет обслуживать ваше электротехническое оборудование, вплоть до короткого замыкания в последующем.

Как пользоваться Монтажным счастьем - рипкордером, он находится между желто-зеленой и бело-голубой жилами, сделав надрез подденьте рипкорд и потяните руками если силы не хватает подручным инструментом. Оболочка кабеля ВВГнг 3х1,5 аккуратно разойдется под действием рипкордера, далее обрезаем остатки оболочки и с удовольствием зачищаем жилы кабеля.

Изоляция силового кабеля ВВГнг выполняется из поливинилхлоридной композиции пониженной пожароопасности и имеет отличительную расцветку:

- фаза –силовой проводник – БЕЛЫЙ, КОРИЧНЕВЫЙ,ЧЕРНЫЙ цвет

- нулевые жилы – ГОЛУБОЙ или БЕЛЫЙ с ГОЛУБОЙ полосой цвет

- жилы заземления - двухцветная ЗЕЛЕНО-ЖЕЛТАЯ

Конструкция кабеля ВВГнг

Медная токопроводящая жила круглой или секторной формы, однопроволочная или многопроволочная с изоляцией из поливинилхлоридного пластиката (ПВХ). Изолированные жилы 2-, 3-, 4- и 5-жильных кабелей скручены. Двухжильные кабели имеют жилы одинакового сечения. Трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Общая оболочка изготовлена из ПВХ пластиката пониженной горючести.

Силовой кабель ВВГнг не распространяет горение и применяется в сухих и влажных производственных помещениях на высоте до 4300м над уровнем моря. Характеристики кабеля ВВГнг делают его пригодным для прокладки и монтажа электрических сетей на специальных кабельных эстакадах, в сооружениях и производственных помещениях с повышенными требованиями пожарной безопасности, а так же в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Возможно (допустимо) использование силового кабеля ВВГнг для прокладки участков электросети на открытом воздухе.

Не следует прокладывать силовой кабель ВВГнг в земле или траншеях!

Эксплуатационные характеристики ВВГнг:

Кабель ВВГнг применяется для передачи электроэнергии с постоянным и номинальным напряжением 600 - 1000В при частоте до 50ГЦ. Силовой кабель ВВГнг рассчитан на применение в температурном диапазоне от -30°С до +50°С и влажности до 98% (при температуре до +35°С). При температуре не ниже -15°С прокладка и монтаж кабеля производится без предварительного подогрева.

Предельная температура токопроводящих жил провода ВВГнг по условию невозгорания + 400°С. Допустимая температура длительного нагрева ВВГнг при эксплуатации +70°С.
