Клемма WAGO 222-415 с рычагами серая

Пятипроводная клемма с рычагами WAGO 222-415 предназначена для сращивания кабеля, подключения оконечных потребителей (подключение люстры) и распределения питания. Применяется для соединения кабеля с одиночной (цельнотянутой) жилой и кабеля многопроволочного (наборной) жилой.

Клемма рассчитана на ток 32 ампера и напряжение 400 вольт.

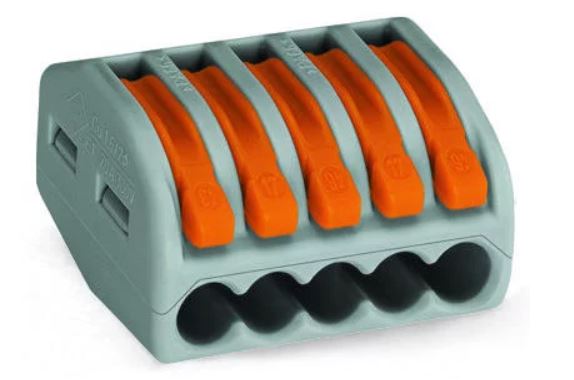

Корпус пятипроводной клеммы 222-415 выполнен из непрозрачного термопласта серого цвета с оранжевыми рычагами. Рабочая температура 105 °C при температуре окружающей среды 60 °C, как правило нагрев не превышает 70-80 °C в номинальном режиме нагрузки. Из этого следует что при правильном подключении и правильно подобранных автоматических выключателях 32А клеммы WAGO 222-415 это более чем надежное решение для соединения в электросетях.

Правила монтажа. На оригинальной клемме WAGO с торца есть теснение, которое визуально показывает на сколько должен быть зачищен присоединяемый провод (жила). Провод должен быть вставлен в отверстие до упора, при правильной подготовке изоляция провода будет утоплена в корпусе клеммы 222-415, что исключает риск короткого замыкания на соседствующие проводники.

Основным отличием клемм WAGO 222-… от WAGO 2273-… является возможность присоединения провода с наборной – многопроволочной жилой и многоразовость. При этом надо помнить, что в одно отверстие подключается одна жила, в противном случае контакт может оказаться ненадежным это повлечет перегрев. Допускается для монтажа одиночных (цельнотянутых) жил сечение 0,08 до 2,5 мм и многопроволочных (наборных) жил сечением от 0,08 до 4 мм.

После монтажа необходимо поочередно проверить надежность соединения провода к клемме WAGO потянув другой рукой проводник. Удостоверившись в надежности соединения можно продолжать монтаж последующих цепей и соединений. ВНИМАНИЕ работы должны проводиться с соблюдением всех мер электробезопасности, обесточенной сети.

Преимущества клемм WAGO 222-415 перед скруткой в том, что для монтажа не надо надежно скручивать и паять соединение с последующей изоляцией соединения скрутки изолентой. Это экономит время, требует меньше специальных навыков и опыта персонала повышая надежность и качество электромонтажных работ.

Разводка клеммами WAGO занимает меньше места, визуально проще воспринимается при проверке правильности подключения. В случае выявления ошибки соединение легко разъединить и исправить ошибку. Через специальное отверстие индикаторной отверткой можно проверить наличие напряжения на клемме WAGO, что упрощает поиск разрыва в цепи.

В случае если клемма 222-415 используется в распределительной коробке количество потребителей можно увеличить, подключив последовательно двух, трех или пятипроводную клемму.
